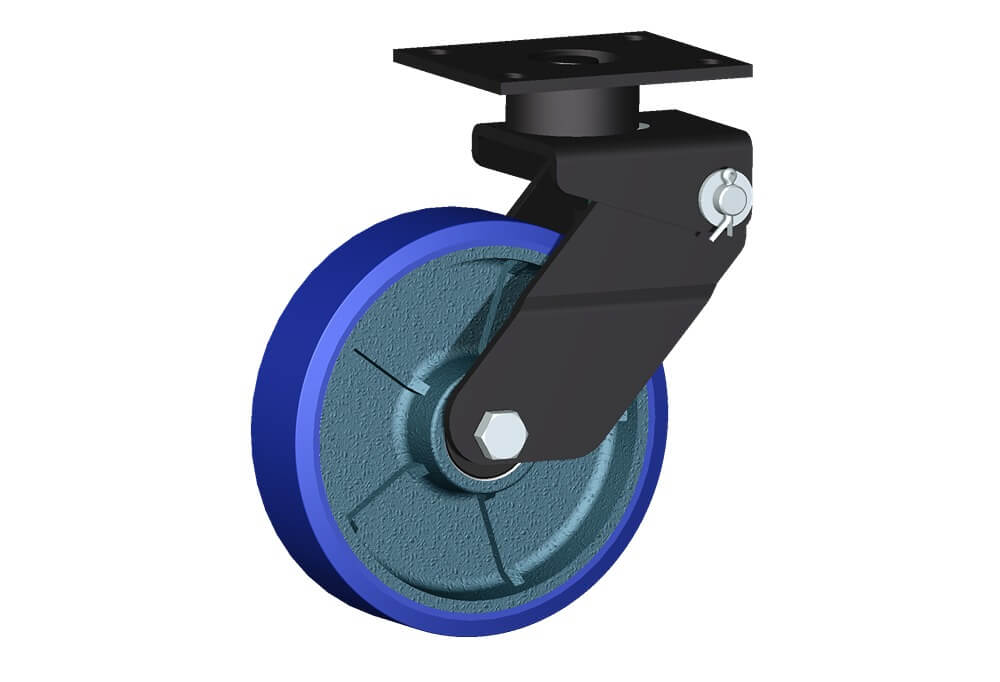

Articolo 1468A
Serie Ruota ZS
Ruote in poliuretano colato 87 Sh.A tipo soft con mozzo in ghisa. Disponibile con cuscinetti a sfere di precisione schermati.
Ruota con cuscinetti a sfere.
Serie Supporto M34
Supporti medi molleggiati SM con molla in poliuretano e bilanciere oscillante su boccole di bronzo. Finitura: verniciatura in cataforesi nera. La portata nominale di questi supporti è stata assegnata pari al carico necessario a raggiungere 3/4 della freccia della molla. Assicurarsi che durante l'impiego non si raggiunga mai il fine corsa del bilanciere. L'utilizzo con carichi inferiori al precarico non causa alcun molleggio.
Dati Tecnici
| Diametro ruota | D | 150 mm |
| Larghezza del battistrada | E | 40,0 mm |
| Diametro sede cuscinetti | s | 47 mm |
| Diametro foro | d | 20 mm |
| Scartamento esterno cuscinetti | V | 44 mm |
| Peso articolo | 5,820 kg | |
| Larghezza mozzo | L | 50 mm |
| Altezza totale | H | 233 mm |
| Dimensioni esterne della piastra | AxB | 135x110 mm |
| Interasse fori di fissaggio | axb | 105x75 mm |
| Interasse fori di fissaggio | axb | 105x80 mm |
| Disassamento | F | 43 mm |
| Larghezza forcella | U | 60 mm |
| Portata | 220 kg |
