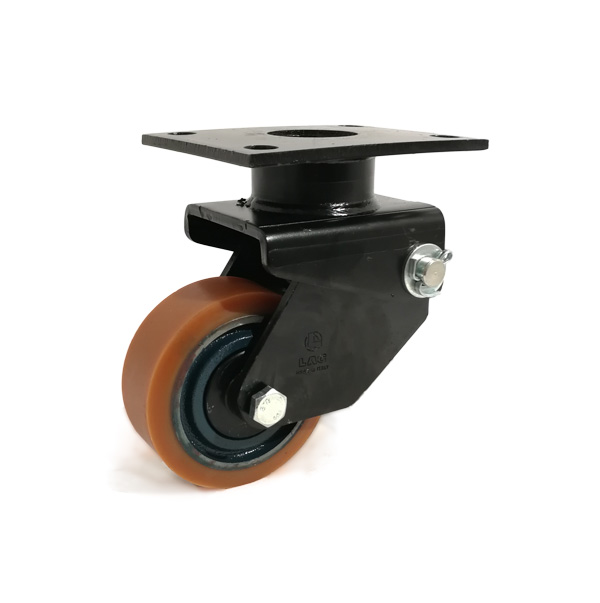

RUOTA Z 100X40/40 CC S.FISSO M34

Articolo 1431A

Serie Ruota Z

Ruote in poliuretano colato 95 Sh.A. e mozzo in ghisa. Disponibili con cuscinetti a sfere di precisione schermati.
Ruota con cuscinetti a sfere.

Serie Supporto M34

Supporti medi molleggiati SM con molla in poliuretano e bilanciere oscillante su boccole di bronzo. Finitura: verniciatura in cataforesi nera. La portata nominale di questi supporti è stata assegnata pari al carico necessario a raggiungere 3/4 della freccia della molla. Assicurarsi che durante l'impiego non si raggiunga mai il fine corsa del bilanciere. L'utilizzo con carichi inferiori al precarico non causa alcun molleggio.

Dati Tecnici

Diametro ruotaD100 mm
Larghezza del battistradaE40,0 mm
Diametro sede cuscinettis47 mm
Diametro forod20 mm
Scartamento esterno cuscinettiV34 mm
Peso articolo4,250 kg
Larghezza mozzoL40 mm
Altezza totaleH171 mm
Dimensioni esterne della piastraAxB135x110 mm
Interasse fori di fissaggioaxb105x75 mm
Interasse fori di fissaggioaxb105x80 mm
Larghezza forcellaU50 mm
Portata170 kg
Ruote serie Z con supporto M34 Ruote in poliuretano colato 95 Sh.A. e mozzo in ghisa. Disponibili con cuscinetti a sfere di precisione schermati. Ruota con cuscinetti a sfere.

Ruote serie Z con supporto M34 Ruote in poliuretano colato 95 Sh.A. e mozzo in ghisa. Disponibili con cuscinetti a sfere di precisione schermati. Ruota con cuscinetti a sfere.

Ruote serie Z con supporto M34 Ruote in poliuretano colato 95 Sh.A. e mozzo in ghisa. Disponibili con cuscinetti a sfere di precisione schermati. Ruota con cuscinetti a sfere.

Articoli correlati

Ricambio ruota: 7018CC
