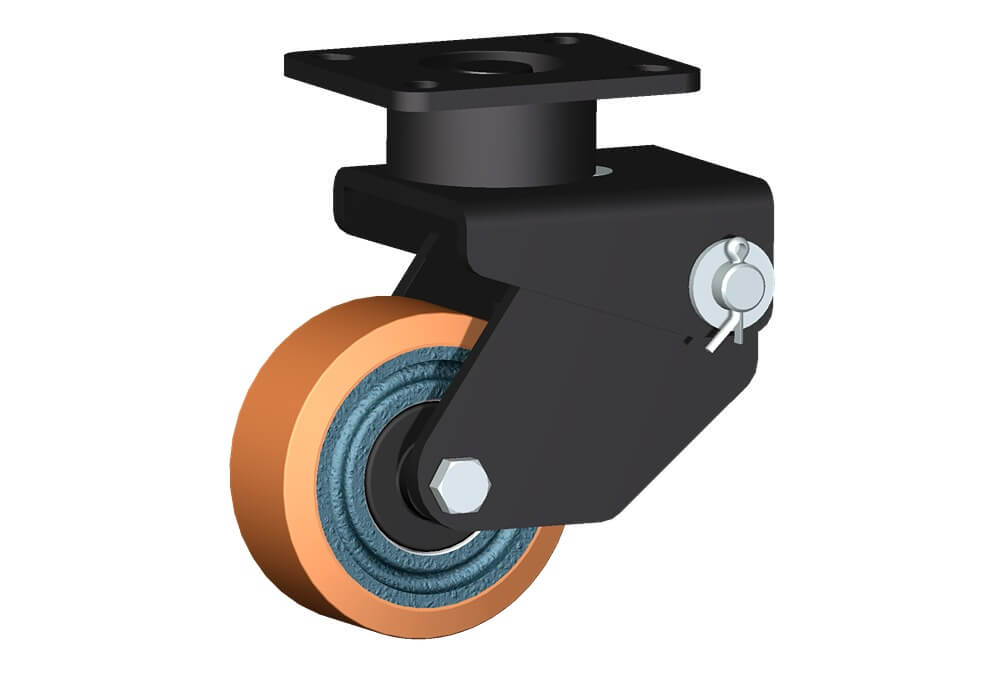

ROUE Z 100X40/40 RB CHAPE PIVOTANTE M34

Référence 1400B

Série de roue Z

Roues en fonte avec bandage en polyuréthane coulé 95 Sh.A. Disponibles avec roulements à billes de précision, protégés.
Roue avec roulement à billes.

Série de chape M34

Chapes moyennes à suspension SM avec ressort en Polyuréthane et balancier oscillant sur bagues en bronze. Finition: peinture noire en cataphorèse. La charge admissibile de ces chapes est fixèe à 3/4 de la course maximale du ressort. S'assurer qu'à l'utilisation le balancier ne dépasse pas la course maximale du ressort. L'utilisation avec une charge inférieure à la pre-charge du ressort ne donne lieu à aucune suspension.

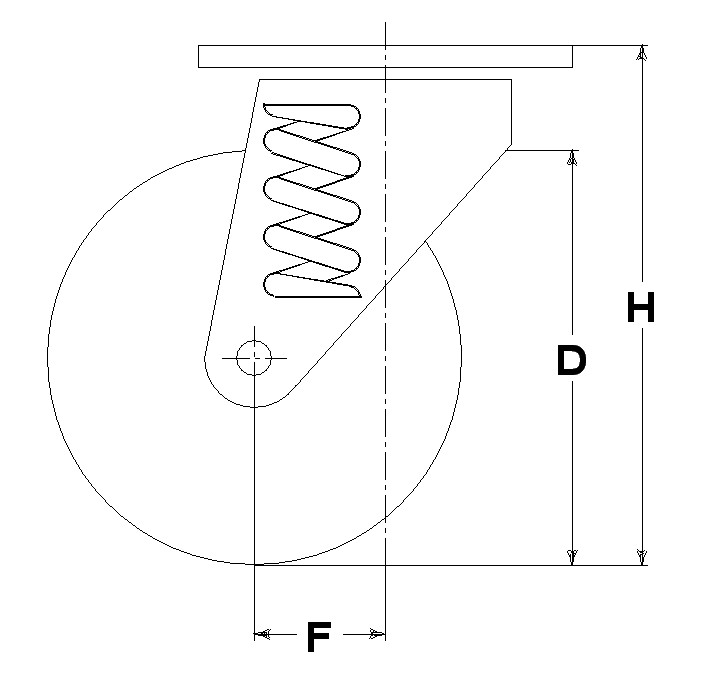

Données techiques

Diamètre de la roueD100 mm
Largeur du bandageE40,0 mm
Diamètre siège du roulement à billess47 mm
Diamètre de l'alésaged20 mm
Écartement extérieur des roulementsV34 mm
Poids article4,050 kg
Longueur du moyeuL40 mm
Hauteur totaleH171 mm
Dimensions extérieures de la platineAxB105x85 mm
Entr’axe des trous de fixationaxb76x55 mm
Entr’axe des trous de fixationaxb80x60 mm
DéportF30 mm
Largeur de la fourcheU50 mm
Capacité de charge130 kg
ROUE Z 100X40/40 RB CHAPE PIVOTANTE M34

ROUE Z 100X40/40 RB CHAPE PIVOTANTE M34

ROUE Z 100X40/40 RB CHAPE PIVOTANTE M34

Articles connexés

Remplacement roue: 7018CC
Version avec pare-fils: 1400BPF
